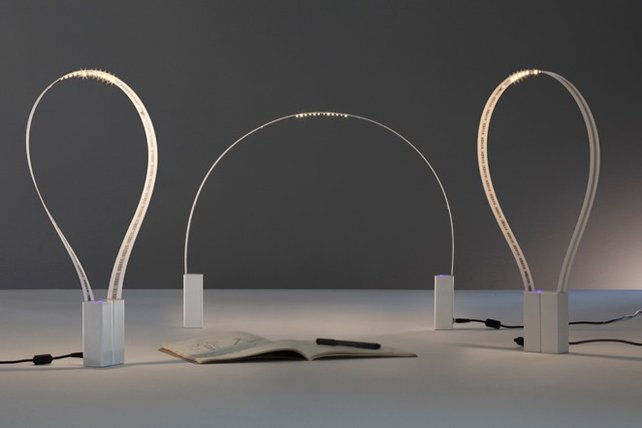

Flexibilní stolní lampa vyrobená z LED pásku
Tato zvláštní lampa se nazývá Fluida a pochází z italského Studia Natural. Konce pásku jsou zakončeny magnety, které nejen, že díky své váze lampu drží ve všech možných úhlech rozložení, ale také umožnují jednoduché spojení. Zajímavé a chytré řešení, více na přiloženém videu.
Příklady určování udržovacího činitele - logistické centrum
Následující udržovací činitele jsou odvozeny ze dvou následujících příkladů. Udržovací cykly jsou realistické. Vstupní data jsou podle CIE 97 a podle výrobců, kteří udávají typ a druh svítidla.
Osvětlení zrakového úkolu podle ČSN EN 12464-1

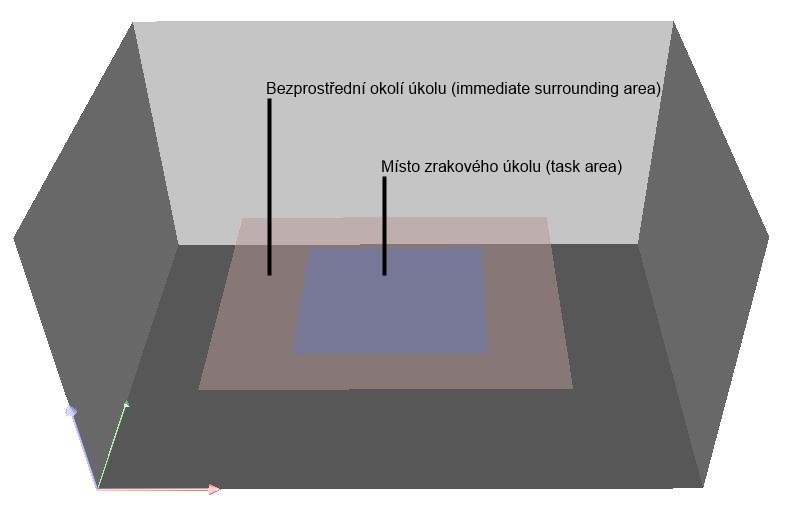

Místo zrakového úkolu, bezprostřední okolí úkolu a oblast pozadí
ČSN EN 12464-1 vyžaduje správné osvětlení na místě zrakového úkolu

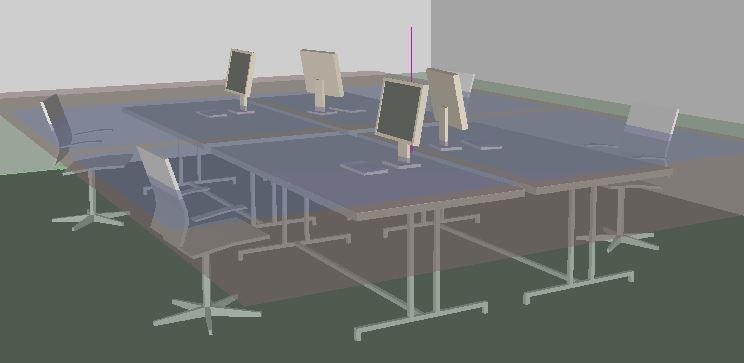

Místo zrakového úkolu je definováno jako oblast, v které probíhá konkrétní zrakový úkon. Zrakový výkon vyžadovaný pro zrakový úkol je stanovený příslušnými prvky (velikost objektů, kontrast pozadí, jas objektů a pracovní doby) vykonávané činnosti. Referenční plocha může být horizontální, vertikální nebo nakloněná.
Bezprostřední okolí úkolu je definováno jako pás obklopující místo zrakového úkolu uvnitř zorného pole. Šírka tohoto pole je nejméně 0.5m.
Určení místa zrakového úkolu a bezprostředního okolí dává návrhářům určitou volnost v tvorbě světelného návrhu založeném na vizuálních požadavcích pro konkrétní aktivitu v daném místě. Je potřeba také myslet, že některé místa zrakového úkolu mohou nabývat velkých oblastí.
Návrhář musí vyžadovat dokumenty obsahující velikosti a místa zrakových úkolů.
Pokud velikost nebo místo zrakového úkolu nejsou známy, ČSN EN 12464-1 dává přednost osvětlit celou místnost, jako velké místo zrakového úkolu nebo celou místnost osvětil jednotnou úrovní osvětlení definovanou návrhářem. Pokud jsou pak místa zrakových úkolů upřesněny, světelná instalace musí být doplněna, aby dosáhla na požadované limity úrovní v pracovních oblastech.

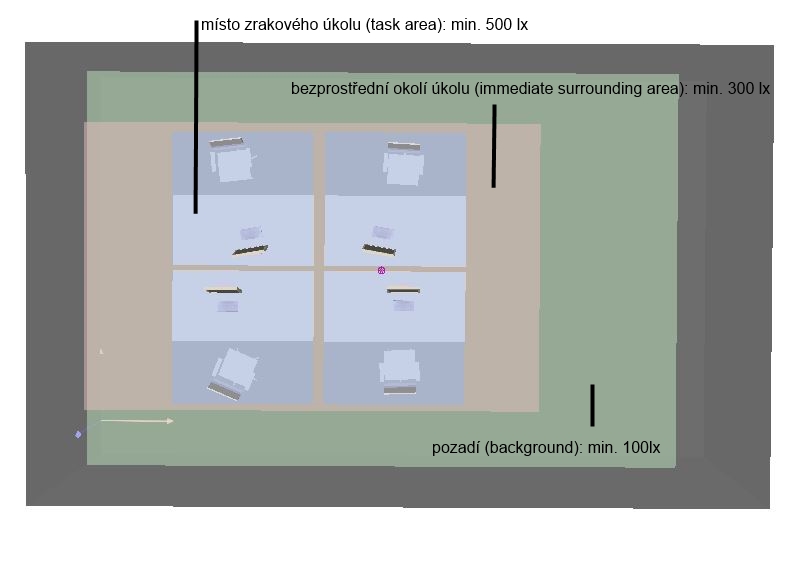

Ve velmi velkých prostorech, kde jsou pracovní místa jen příležitostně nebo nepravidelně obsazena, ČSN EN 12464-1 povoluje využití oblasti pozadí. Měl by to být pás o šířce nejméně 3m.
Udržovaná osvětlenost vyžadovaná pro okolí kde je možné aplikovat oblast pozadí, záleží na požadavcích, které musí být splněny v pracovní oblasti.
Rovnoměrnost osvětlení
Tabulky v sekci 5.3 v normě ČSN EN 124646-1 ukazují rovnoměrnost (Uo) vyžadovanou pro místa zrakového úkolu, oblasti aktivit a vnitřních prostor. Pro bezprostřední okolí úkolu a oblasti pozadí je stanovena rovnoměrnost Uo na 0.40 a 0.10.
Co je nového v ČSN EN 12464-1
Nová norma ČSN EN 12464-1 klade důraz na důležitost denního osvětlení a požadavky, které obecně platí jak pro denní, tak pro umělé osvětlení. Zatímco požadavky platí pro jedno nebo druhé, konktrétně bych upozornil na následující:
- Rušivé oslnění pomocí UGR metody počítáme pouze pro umělé osvětlení
- Rovnoměrnost osvětlení neplatí pro denní osvětlení z boku
Revidovaná norma také obsahuje přidaná kritéria a metody:
- Rozlišování udržované rovnoměrnosti osvětlení (Uo) požadované pro místo zrakového úkolu, oblast činnosti nebo vnitřní oblast
- Definice „oblasti pozadí“ navíc k místu zrakového úkolu a bezprostřední okolí úkolu
- Zavedení válcové osvětlenosti a modelování jako kritéria pro posouzení osvětlení vnitřního prostoru
- Požadavky osvětlení stěn a stropu pro vyváženou distribuci světla
- Definice výpočtové sítě v řadě podle DIN EN 12464-2
- Aktualizace přístupných limitů intenzity osvětlení pro světelné zdroje s cílem zohlednit současné zobrazovací technologie
ČSN EN 12464-1 uvádí světlená kritéria, které zůstávají životně důležité pro kvalitu osvětlení:
- Příjemné světelné prostředí
- Vyvážené rozložení jasu
- Dostatečné osvětlení pro vnitřní oblasti, místo zrakového úkolu nebo pracovní oblasti podle tabulek „Plán osvětlení požadavky“
- Dobrá jednotnost
- Omezení přímého a odraženého oslnění, včetně závojového oslnění
- Správná směrovost osvětlení a příjemné modelování
- Vhodné podání barev a barva světla
- Vyvarování se blikání a stroboskopických jevů
- Kvalita denního osvětlení
- Variabilita světla
ČSN EN 12464-1 poukazuje, že osvětlení by mělo být navrhováno s možností ovládání nebo regulací. Toto znamená, že nejlépe je využít efektivní světelný ovládací systém.
Podmínky podání barev a barvy světla nejsou kryty více detaily. Obecně platí pro nové instalace Ra větší než 80 pro pracoviště trvale obsazené pracovníky a Ra větší než 90 pro pracovní místa se speciálními požadavky.
Symboly světelných parametrů
Ēm = udržovaná průměrná osvětlenost
Ēz = válcová osvětlenost
Ēv = průměrná vertikální osvětlenost
UGRL = URG limit pro oslnění
Uo = rovnoměrnost osvětlení
Ra = podání barev
